Comment gérer efficacement les opérations de chargement des palettes à la CNC ?
Parmi toutes les activités qui sont liées à la manipulation de panneaux composites, le chargement et le positionnement du panneaudans le centre d’usinage sont d‘une importance capitale pour les clients qui souhaitent améliorer leur processus d’usinage.
Comment les opérations de chargement peuvent-elles être menées à bien ?
Il convient de tenir compte de certains facteurs, tant en ce qui concerne le personnel que la position du panneau. En effet, le chargement du panneau depuis une palette sur un centre d’usinage horizontal nécessite deux personnes ou plus, et le panneau en ACM doit être retourné, car il est généralement placé sur une palette avec la “face à usiner » tournée vers le bas. En outre, il faut tenir compte du fait que dans le cas des panneaux HPL et des panneaux en fibrociment, il s’agit d’une charge très lourde pour les opérateurs concernés.
Existe-t-il une solution efficace qui préserve les opérateurs ?
Dans ce scénario, il était essentiel pour nous, chez Muratori Machines, de trouver et d‘élaborer une solution efficace pour le chargement des panneaux en matériau composite , qui tienne compte des contraintes de temps et de ressources. Nous avons mis au point, développé et breveté un système automatisé – Alu Loader – qui prélève le panneau de la palette, ’en les soulevant et en les replaçant sur la structure.
Comment résoudre les problèmes liés au personnel et au positionnement correct du panneau ?

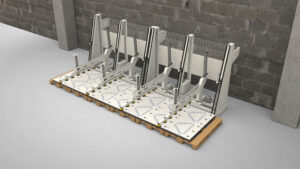

Alu Loader est conçu de manière à ce qu‘il prélève le panneau de la palette et qu‘il le retourne, afin que la face à usiner puisse être automatiquement tournée vers les outils de la CNC Alu Ranger. Les bras pneumatiques de ce système de chargement automatique sont en mesure de soulever des poids élevés et de les manipuler en toute sécurité. Lorsque Alu loader a placé le panneau dans la bonne position, il est prélevé par Alu Feeder, un système équipé de ventouses, relié à la traverse d‘Alu Ranger et qui permet de placer le panneau dans sa position de travail sur Alu Ranger.
Quels sont les 3 principaux avantages de ce système ?
- Les panneaux sont automatiquement positionnés de manière optimale : Alu Loader résout le problème des panneaux avec la face à usiner vers le bas ;
- Espace réduit dans la production : en position verticale et à droite du CNC Alu Ranger, Alu Loader n‘occupe que peu d‘espace et permet le prélèvement direct depuis la palette ;

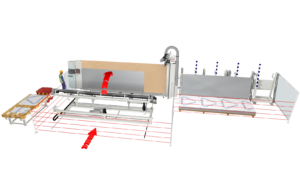

- Un opérateur unique pour l‘ensemble du processus de chargement-usinage-déchargement : Alu Loader a été conçu et réalisé pour Alu Ranger de telle sorte qu‘il constitue, avec Off Loader – un système breveté de déchargement automatique des panneaux usinés par commande numérique – qui devient une cellule de travail intégrée supervisée par un seul opérateur.
Découvrez tous les avantages des systèmes de chargement et de déchargement automatisés pour les panneaux et apprenez-en plus sur les caractéristiques de Alu Loader, du Off Loader et de la cellule de travail intégrée.
